Model iR80801


1축에서 4축까지 적용가능합니다.

주문사양보기







인컴기술의 CNC Machine 제품은 엄격한 표준검사실에 품질검사를 받은 부품만을 중간조립 검사를

거쳐 최종 완성품을 생산하며 48시간 연속 Full동작 테스트에 이어 실제 가공테스트등 각종 검사를

거쳐 완벽한 제품만을 출하합니다.

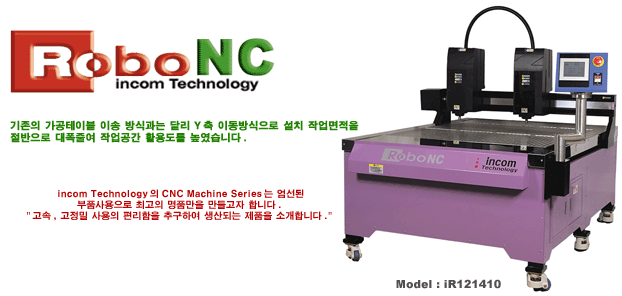

- Y축 이동방식으로 기존의 방식보다 설치 작업면적을 절반으로 대폭줄임

- 인컴 4축 콘트롤러 RoboNc 적용

- 고정밀 2차원, 3차원 가공에 적합

- 가공제어 Accuracy 0.005mm

- CAD DATA(DXF,GERBER,G-Code) Computer와

- 다이렉트 USB 통신지원

- Super ACServo(400W) System(1회전 160,000Puls)

- 정밀 연삭 Ball Screw 적용

- 각기다른 작업공정 저장 기능(기본32M.증설256M)

- 견고한 주물기계 구조

- 레이저 또는 다수의 스핀들 부착 가능

- Air Cooling 고주파스핀들 적용

- 다양한 PC소프트웨어 및 네트워크 적용

-분진 차페형 3축로보트 적용으로 가공시발생되는 재료의 분진을 로보트 내부로 침입하지못하도록

설계되어있음.



구 분
iR541
iR12121
작업면적(Working Area)
 (X)500mm×(Y)400mm×(Z)100mm (X)1250mm × (Y)1210mm × (Z)100mm
가공속도(Max Speed)
 1-400mm/sec 1-400mm/sec
해상도(Resolution)
 0.005mm 0.005mm
위치정도
(Point Accuracy)
 +/- 0.01 mm +/- 0.01 mm
제어장치연결(Interface)
 RS232 ,485,USB RS232 ,485,USB
동 력(Power Supply)
 220V/60Hz 220V/60Hz
스핀들모터
(Spindle Motor)
 고주파 스핀들 고주파 스핀들
스핀들회전수
(Spindle RPM)
 3,000 - 20,000RPM 3,000 - 20,000RPM
사이즈 (Size)
 (W)1040 × (L)920 × (H)520 (W)2000 × (L)1500 × (H)820
적용분야
(Applecation)
 2D, 3D 조각, 용접, 목형,목재가공, 석재가공, 악세서리 조각알미늄,
비철금속, (45C),디스펜서, PCB가공, 아크릴가공 등..

구 분
iR12061
작업면적(Working Area)
 (X)1200mm×(Y)600mm×(Z)100mm
가공속도(Max Speed)
 1-400mm/sec
해상도(Resolution)
 0.005mm
위치정도
(Point Accuracy)
 +/- 0.01 mm
제어장치연결(Interface)
 RS232 ,485,USB
동 력(Power Supply)
 220V/60Hz
스핀들모터
(Spindle Motor)
 고주파 스핀들
스핀들회전수
(Spindle RPM)
 3,000 - 20,000RPM
사이즈 (Size)
 (W)1420 × (L)1200 × (H)1500
적용분야
(Applecation)
 2D, 3D 조각, 용접, 목형,목재가공, 석재가공, 악세서리 조각알미늄,
비철금속, (45C),디스펜서, PCB가공, 아크릴가공 등..



■ Hi frequncy Spindle
-
 Air Bearing Type 고주파 스핀들을 채택 사용하여 가공조건에 따라 100∼20000 RPM으로 Speed
조정이자유로우며 중절삭에도 스핀들의 우수한 성능이 진가를 발휘 합니다.
■ Auto Inhalation
-
  가공중 발생되는 칩을 자동으로 집진 흡입하는 장치가 내장되어 가공시 항상 청결한 작업환경을
만듭니다.
■ Touch Pannel
-
   칼라 6" 터치스크린으로 고장없이 간편하게 모든 조작을 소프트 터치로 진행 시켜 보십시오.
* OTS(One Touch System)
■ USB 통신
-
 모든 Data는 간편 한 케이블 하나로 OK 컴퓨터는 DATA 전송필요시에만 사용해도됩니다.
■ 중력주조 CASE
-
 중력주조로 열처리된 CASE Body는 모든 부품의 결합들을 변형되지 않게 잡아주는 중요한 부분입니다.
어떠한 조건에서도 변형이 되지 않습니다.
■ 3 USE Bad
-
  진공, T홈, 나사체결 3가지 다용도 클램프 방식을 채택하여 작업물의 고정이 편리하며 열처리된
Bad는(비코스경도 500) 정밀연마 처리되어있어 작업물의 평탄도를 100% 유지해 줍니다.
■ 4 Point Actuator System
-
 기존의 2 Lail LM System방식과는 달리 2 Lail System 추가, 4 Lail System으로 가공시 하중을 분산시켜
정밀가공은 물론 핵심수명 정밀도가 200% 이상 향상되었습니다.
■ Super Servo System
-
 기존 Servo System에서 향상된 Super ACServo(400W) System을 적용하여 분해능(1회전160,000Pulse)이 대폭높아져 정밀가공에 탁월한 성능을 발휘합니다.
■ Auto CAD와 완벽한 호환성
-
 CAD DATA(DXF, G-code, Gerber)도면 그리듯이 CAD Data만 넘겨주면 가공 O.K
■ 밀페형 Actuator RoboSen
-

분진 차페형 3축로보트 적용으로 가공시발생되는 재료의 분진을 로보트 내부로 침입하지못하도록설계
되어있음.

제품사양보기

PC 사 용 환 경
Windows 98 / Windows Me
Pentium ||| 이상
64 MB RAM 이상
제 어 축 수
4축 제어 (3축 동시제어)
PC 인터페이스
USB 포트 사용
서보드라이버 인터페이스
SUPER SERVO 4축 펄스 지령

작동방식
Touch screen(color)입력방식



RoboNC 주요기능

Touch Pannel 전용
 PC에서 작업과 아울러 PC DATA를 Touch Pannel으로 기억 시켜주며 PC 없이도 작업이 가능하게 해줍니다.
출력제어
 스핀들, 진공흡입, 청소, 절삭에어 등을 가공시에만 선택적으로 Auto On/Off 할수 있는 기능 첨가
고주파 SPINDLE 제어
 가동중에도 스핀들 스피드를 자유자재로 컴퓨터 또는 Touch Pannel에서 조작 가능
수동 Setting 기능
 CNC머신과 같이 임의의 가공물 위치에서 수동 조작(X,Y,Z)으로 Setting을 할수 있으며, X,Y,Z의 절대값으로도 Setting 할수 있음
가공 경로
 실시간 가공 Time이 나타나며 가공중에도 확대,축소 편집과 아울러 가공 Line 보여줍니다.
가공 재시작
 가공중 Stop 또는 EMERGENCY 시 재가동 할때 선택적으로 중단된 작업부터 가공을 시작할수 있으며 처음부터 작업을 할수 있음
다양한 가공파일 지원
DXF , G-CORD, USR, DRI, FLS
기타
Touch Pannel 페스워드 지정(관리자 인증확인)
가공데이터 전송save기능,반복작업LINK기능등,,
레이어별 가공조건 설정
(반복횟수 ,절삭깊이 , 가공속도 등)


작업면적
iR541
iR80801
iR12061
iR12121
X size
500mm
800mm
1200mm
1200mm
Y size
400mm
800mm
600mm
1200mm
Z size
100 mm
100mm
100mm
100mm
Spindle
1축 ~ 2축
1축 ~ 4축
1축 ~ 4축
1축 ~ 4축
